密封測試接頭配件之一的密封圈有哪些結構原理

編輯：億控科技

大部分密封測試接頭的密封原理是依靠密封圈與管件內壁、外壁、端面、錐面、螺紋面等緊密接觸，形成有效的密封面，從而達到密封連接的作用。所以，針對不同規格型號的接頭，密封圈的結構原理可能都不一樣，在選擇密封圈時需要根據測試壓力要求進行合理匹配，不能超出額定范圍使用，以免產生意外。

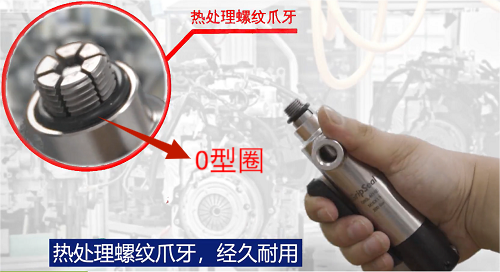

如上圖G80系列螺紋密封測試接頭，采用的的是端面O圈，所使用的是螺紋抓緊端面密封的方式。由于不需密封圈承受抓緊力，有相應的金屬部件對其加固，所以此處設置O型密封圈，小巧不會占用接頭太大部位，維護更換簡單。

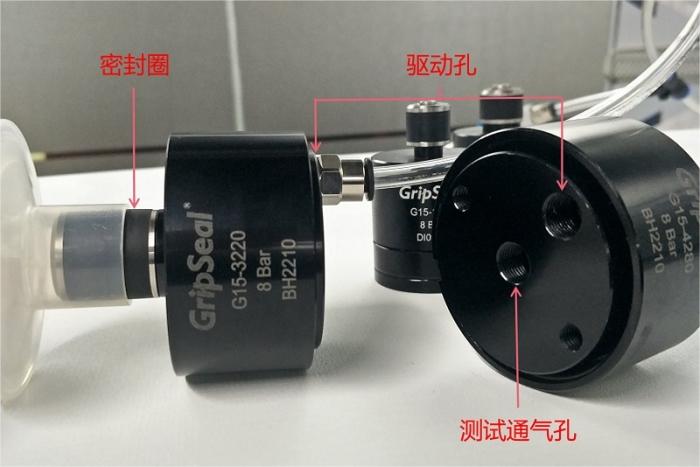

如上圖的氣動接頭G15系列，常用于測試壓力較低的情況下，沒有相應的金屬結構對管件進行抓緊，密封圈不僅要起到密封的作用還需能夠充分抓緊管壁，避免接頭被壓力沖出造成危險。此時的密封圈設計需做加大加長處理，成圓柱形，根據實際測試時的管件工藝水平、工差、測試要求的等信息再來確定密封圈的合適材質。
