G10系列外包式氣動密封測試接頭如何根據型號表進行選型

編輯：億控科技

格雷希爾G10系列自動化外包式氣動密封測試接頭具有密封性好、操作簡單等特點，常用于工業自動化的密封測試，由于工業產品管口形狀規格多樣，所需的插入深度和測試壓力大小各不相同，所以在選擇合適的接頭規格型號時需要了解清楚相應的數據詳情。

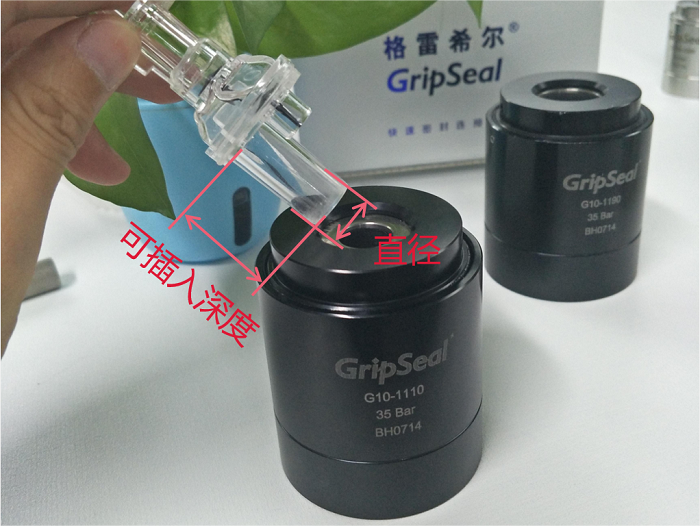

如圖，為格雷希爾G10系列外包式氣動接頭，首先我們需要了解管件外徑和可插入深度?？刹迦肷疃仁侵腹芗?guī)則部分可以深入接頭內部的深度，因為測試時有一定壓力，需要依靠管件外壁和接頭內部密封圈形成的摩擦力進行抓緊，以防被壓力推出，所以需要有一定的接觸面積，且在進行密封連接時也是需要有一定的密封面，才能對管件形成穩定密封。

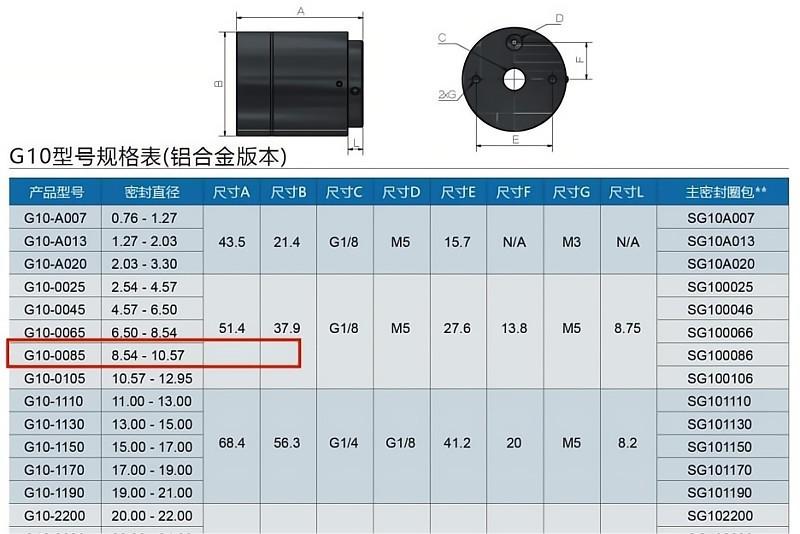

G10系列氣動密封測試接頭適用于0.7mm-80mm的管件外包式密封連接，比如管件外徑為10mm我們可以選擇型號為G10-0085（如上圖所示），G10系列的測試壓力可從真空到35Bar；溫度適用范圍-20℃-120℃。
