格雷希爾新品G80NL迷你系列密封測試接頭解決多個并排測試孔的快速密封方案

編輯：億控科技

在生產中為了提高工作效率會將多個單獨產品組合起來進行測試，但是這樣就會出現操作不便、相互干涉、密封性不達標等情況。格雷希爾GripSeal所研發設計的G80NL系列密封測試接頭，就是用來針對狹小空間使用的，其便捷的操作方式有效的提高測試效率和精確度。

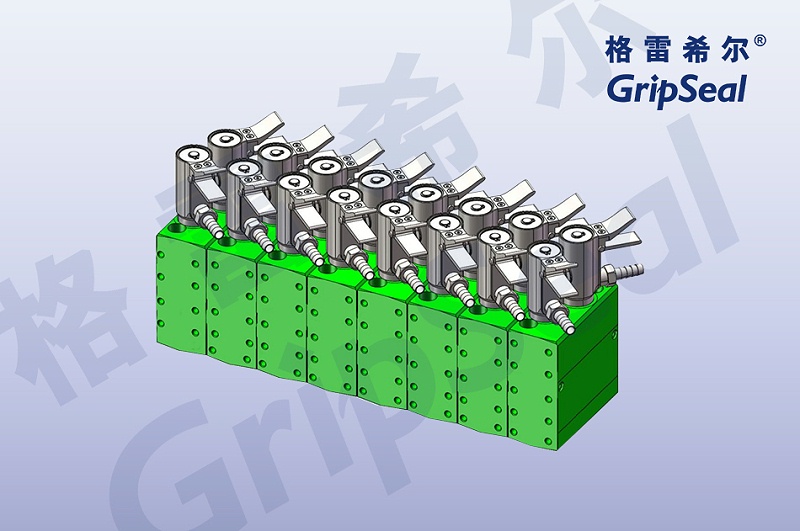

上圖所示，每一個方塊都是一個單獨的產品，為了提高測試效率和其他測試需求，廠家會將多個產品并排進行測試。在以往產品測試時需要手動將實心螺母安裝上去，非常費時費力，工作效率低，且數量多容易出錯，個別沒有擰緊會導致整個測試結果不準確等問題。

如上圖就是格雷希爾G80NL系列迷你型手柄操作密封測試接頭，總長度為65mm，總寬度為65mm，其中主體套筒部位直徑僅有27mm，承壓可達50Bar，小巧的外形使其特別適用于多個并排螺紋孔測試時的密封，只需規劃好手柄方向，按照一定順序進行操作，即可快速整齊地完成密封連接。

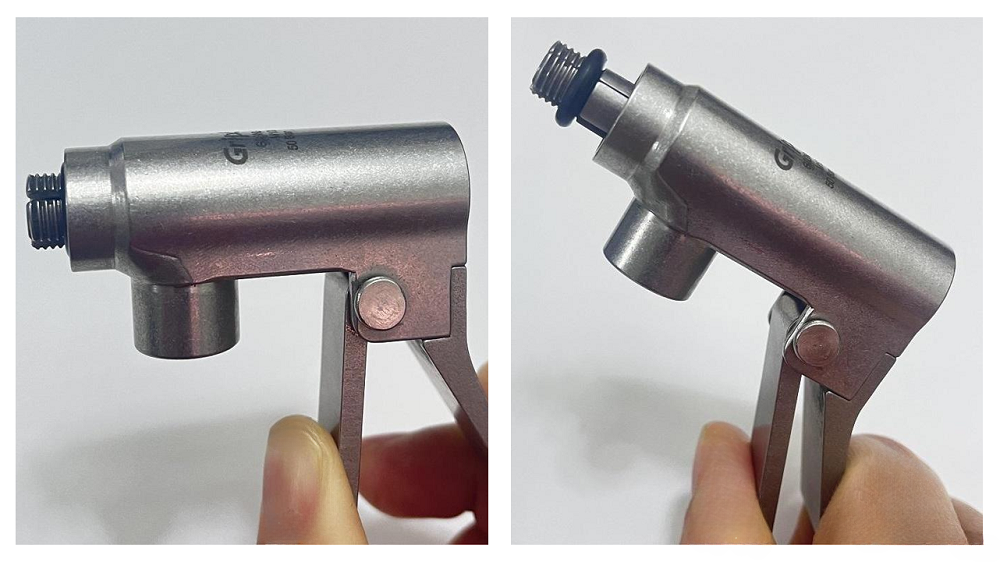

考慮到工作人員操作的便捷性，在設計G80NL時就將其操作方式做了改進，只需2步即可實現對內螺紋孔的密封連接。第一步只需兩只手指捏緊即可使接頭前端的螺牙收縮，從而更好插入螺紋孔內；第二步松開手柄使雙方螺牙緊密契合的同時，接頭密封圈受到擠壓與管口形成密封連接，此時即可對產品進行通氣、通液體等多種測試。
