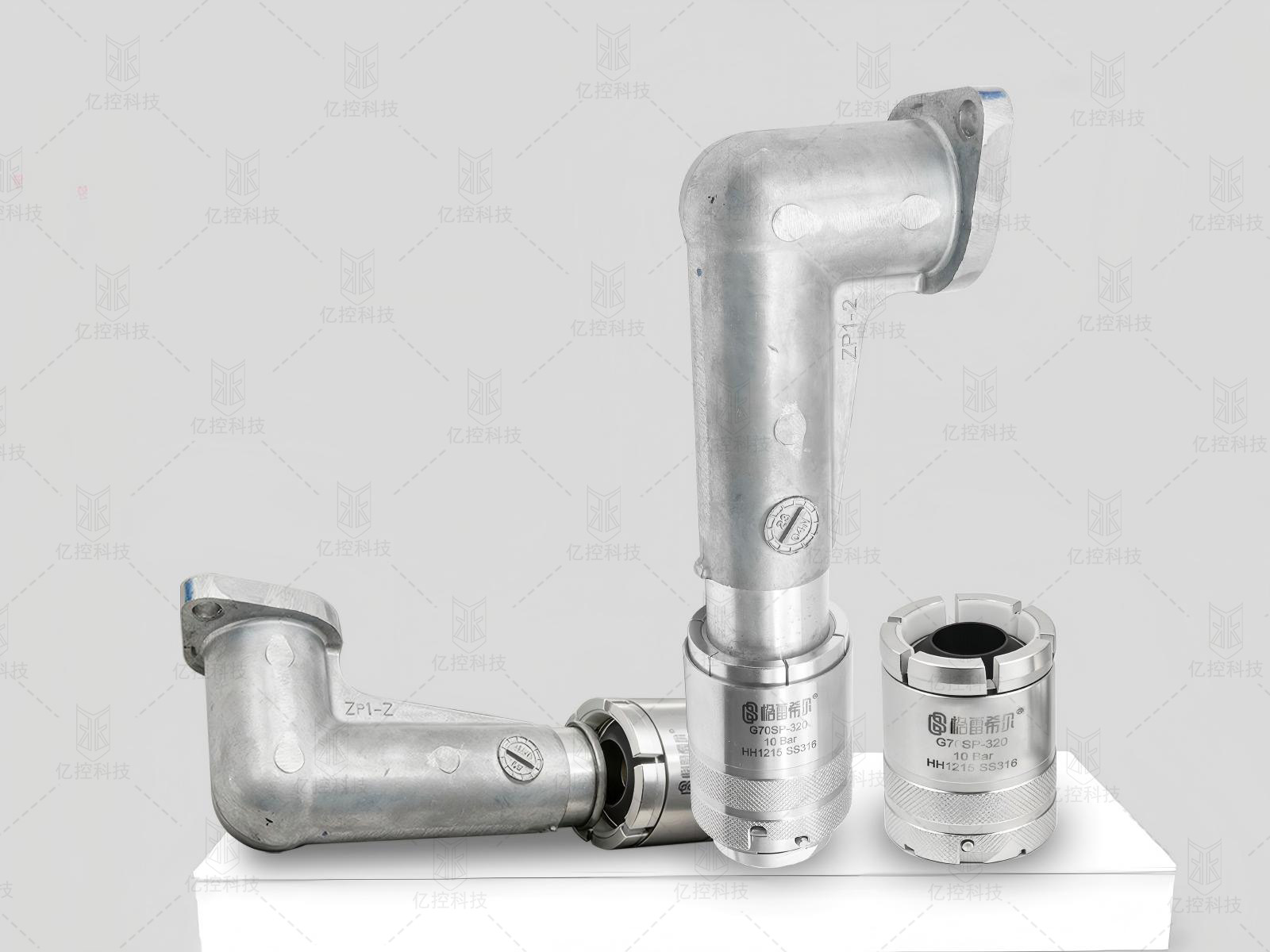

G70SP-320快速接頭在汽車發動機冷卻液進出水管凸緣管口的密封方案

編輯：格雷希爾快速接頭

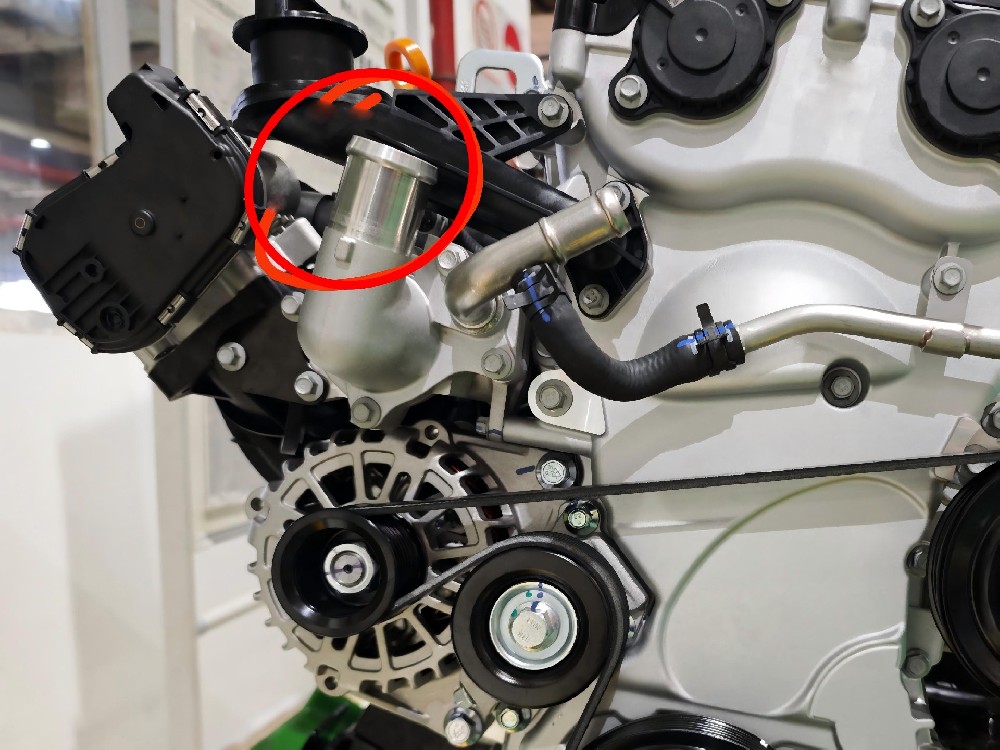

汽車發動機在生產時需要通冷卻液測試，需要采購一批快速接頭，將冷卻液進出水管的凸緣管口進行封堵與連接。格雷希爾標準品G70/G70P系列尺寸稍大，對凸緣長度的適配要求相對寬松，本可作為備選方案，但受操作空間限制，該系列產品會與水管周邊結構發生干涉，無法正常操作。

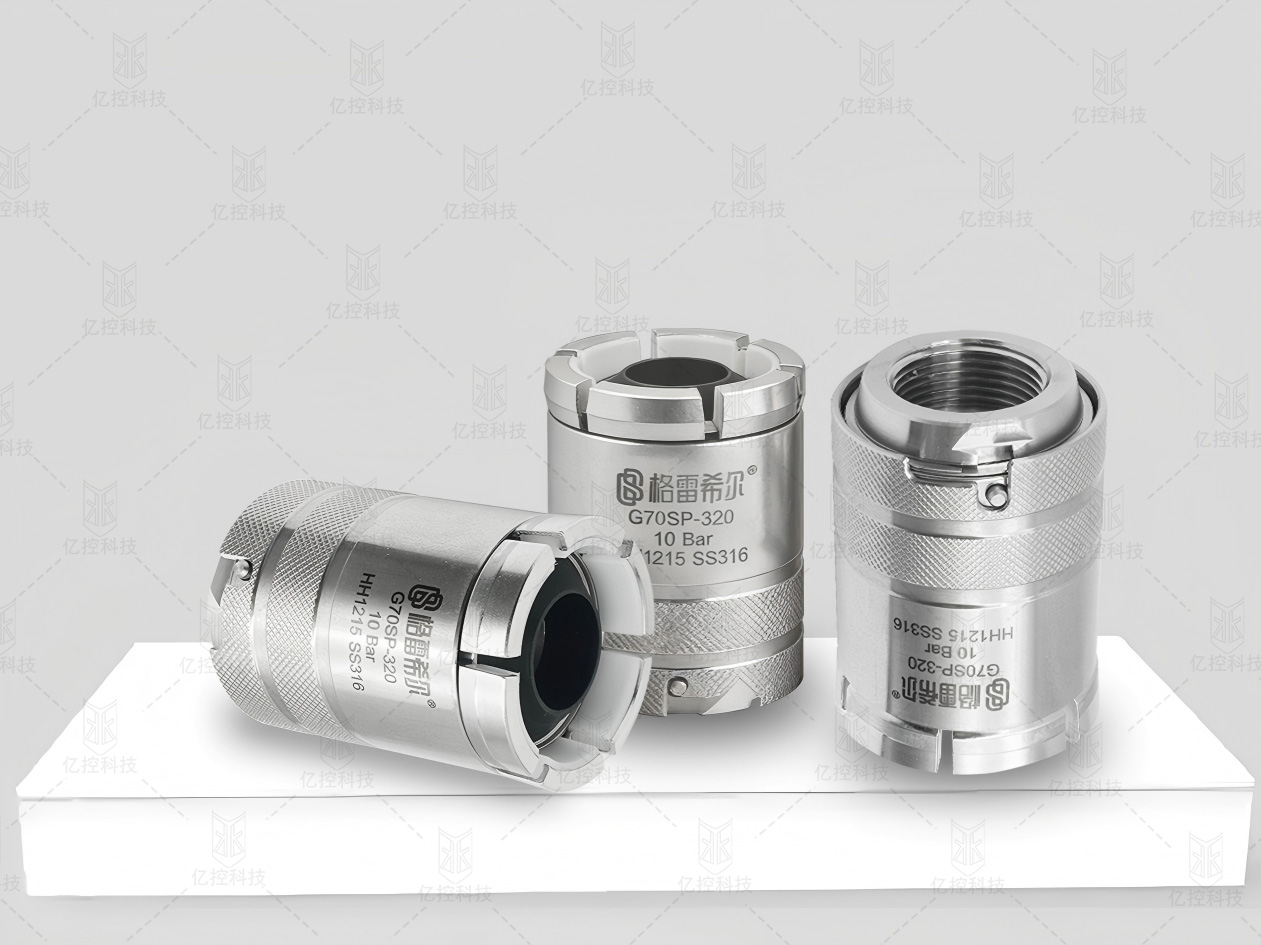

客戶初始選用的快速接頭型號G70S-320，測試壓力在2公斤左右，操作時存在插拔費勁的問題，需施加比常規接頭更大的力度，同時金屬爪牙會刮花產品，基于此，客戶提出：將接頭更換成爪牙鑲嵌塑料件的G70SP-320以達到無損連接需求，且希望能將內部彈簧更換成壓力小一些的型號，以便減輕插拔力度。格雷希爾針對客戶提出的密封連接需求，結合接頭的適配性、操作便捷性、成本控制等多方面因素制定合理方案。

格雷希爾G70SP系列的凸起適配范圍在4-9mm以內，而客戶所需適配的管口凸起長度較長，約8.1mm，且管壁厚度已接近常規適配值的極限，這是導致插拔困難的關鍵原因之一。從優化方向來看，將活塞彈簧更換為彈力更小的型號，確實能在一定程度上減輕插拔力度，但是，因為尺寸更緊湊，能夠精準避開干涉問題，成為當前場景下的適配選擇，因此，緊湊的尺寸設計也使得各零部件預留的空間大幅縮減，已無多少優化余地，只能通過調整密封圈高度來適配凸緣長度需求，以達到減輕插拔力度的需求。

綜上，針對客戶提出的G70SP-320更換小彈力彈簧的需求，可作為優化插拔力度的嘗試方向之一，我們先驗證了凸緣長度對活塞行程的影響——確認是活塞無法后退導致的插拔困難，僅調整彈簧彈力可能無法徹底解決問題，所以結合密封圈的高度進行調整等方式協同優化，最后通過測試不同彈簧彈力、密封圈高度的組合方案，在確保氣密性（2公斤以內測試壓力達標）和連接可靠性的前提下，實現插拔力度的優化，同時兼顧產品適配性與成本控制需求。（操作視頻鏈接）
